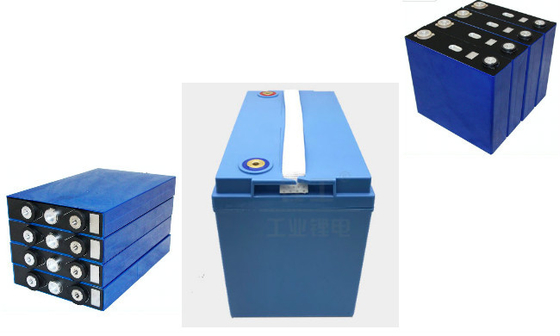

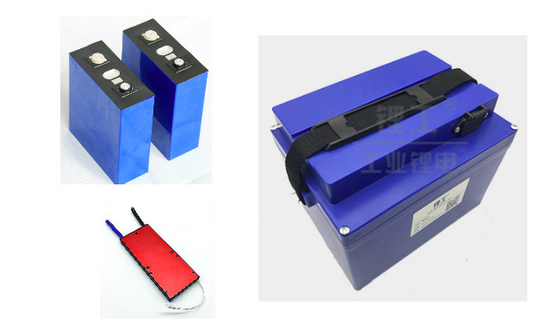

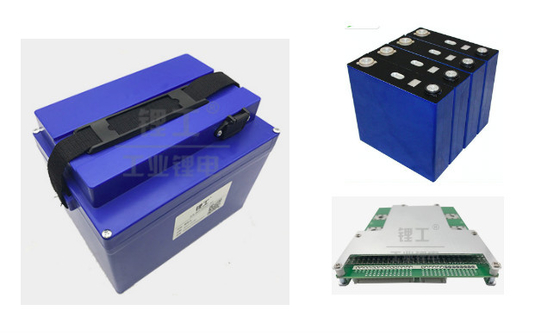

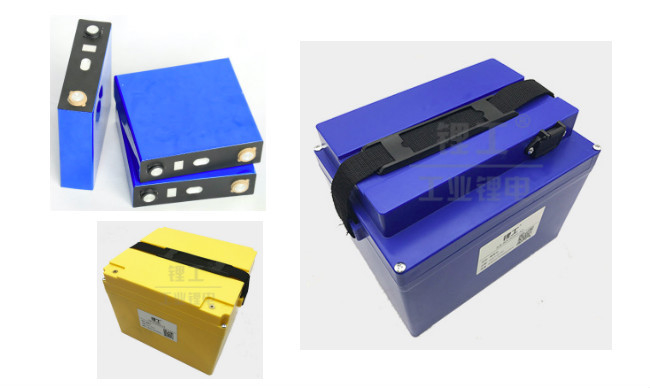

Batería de litio de carga rápida 12 voltios 200 amperes LiFePO4 para portátil
Fuente de alimentación
¿Qué debo prestar atención a cuando DIY una batería de litio 12V?
1Cuando usted decide hacer una batería de litio de 12V por su cuenta para su dispositivo eléctrico, hay algo que usted necesita prestar atención, el primero a considerar es tomar el desorden para la protección de la batería.Una protección está entre la batería y el dispositivo, que se conoce como un interruptor de batería o algo similar función como esa. la otra protección está dentro del paquete de la batería. que también se conoce como BMS,que protegen las celdas interiores de las baterías de la sobre descarga y la carga, sobre corriente y voltaje, cortocircuito y proporcionar el equilibrio de la célula.
2. hay algunos tipos diferentes de celdas de batería de litio, cada una tiene un voltaje nominal diferente, por ejemplo, para las celdas de batería lifepo4, tiene un valor nominal de 3.2v y el rango de voltaje de corte es de 2.5v a 3.65v. mientras que para la célula de batería de química NMC, se puede encontrar que tiene 4.2v voltaje nominal de la batería y un rango diferente de voltaje de operación.Esto es importante ya que es necesario cuando se establece el punto de protección de voltaje para proteger las celdas de la batería para el BMS.
3Si haces una batería de litio de 12 V con celdas de batería lifepo4 como celdas individuales de 3,2 V 100ah, 4 piezas juntas en serie para hacer una batería de litio de 12 V 100ah.Entonces usted necesita considerar la estructura para el recinto de toda la bateríaEn términos generales, es necesario poner una lámina de aislamiento, por lo general es una lámina de PVC entre las 4 células de la batería y fijarlos dentro de la caja de la batería.Y necesitas un 5% de espacio extra para el flujo de aire para la ventilación térmica.
4En primer lugar, las células prismáticas de lifepo4 tienen una mayor densidad de energía, que es mucho más ligera y más pequeña para todo el paquete de baterías.En segundo lugar, para un paquete de baterías de litio de 12v 100ah, o incluso para una batería de litio de 12v 200ah, si adopta una célula prismática lifepo4 de 3,2v 100ah y una célula prismática lifepo4 de 3,2v 200ah para cada paquete de baterías,Entonces sólo necesitas 4 pilas y una batería para cada una.Eso es todo, muy sencillo de hacer usted mismo. Además, cuando usted elige lifepo4, es el más seguro y tiene los ciclos de vida más largos de todos los tipos de baterías de lito.
5. prioridad para considerar las celdas de batería lifepo4 fabricantes que tienen certificaciones de MSDS, CE, UN38.3, IEC62133 y otros.
| Las partidas |
Parámetro |
| Tipo de batería |
LiFePO4 |
| Váltidad nominal |
12.8V |
| Capacidad nominal |
Con una capacidad de 200Ah |
| Energía |
2.56 KWh |
| Resistencia interna |
≤ 15 mΩ |
| Aplicación en serie y paralela |
hasta 4 series 4 para aplicaciones conectadas en paralelo |
| Voltado de carga limitado |
14.6 ± 0,2 V |
| Voltado de carga flotante |
13.8 ± 0,2 V |
| Método de carga |
CC/CV |
| Tensión de corte de descarga |
10.0V |
| Corriente de carga |
Las demás: |
| Corriente de descarga continua |
Las demás: |
| Corriente de descarga de pulso (< 3 s) |
Las demás: |
| Vida del ciclo |
> 6000 ciclos |
| Dimensión (mm) |
Duración: 525 ± 2 anchura: 270 ± 2 altura: 322 ± 2 |
| Peso |
28 kg |
| Rango de temperatura de carga |
0 ~ 45 °C |
| Rango de temperatura de descarga |
-20 a 60 °C |
| Temperatura de funcionamiento recomendada |
Entre 15 y 35 °C |
| |
|
BMS incorporado
| - No, no es así. |
Punto de trabajo |
Punto de ensayo |
Creterión |
| 1 |
Válvula de tensión |
Voltado de carga |
¿ Qué pasa?14.4 V CC/CV |
| Voltagem de equilibrio para una sola celda |
3Los demás componentes de los aparatos del tipo utilizado para la fabricación de los aparatos del tipo utilizado para la fabricación de los aparatos del tipo utilizado para la fabricación de los aparatos del tipo utilizado para la fabricación de los aparatos del tipo utilizado para la fabricación de los aparatos del tipo utilizado para la fabricación de los aparatos del tipo utilizado para la fabricación de los aparatos del tipo utilizado |
| 2 |
En la actualidad |
Voltagem de equilibrio para una sola celda |
de una potencia de corriente superior a 35 ± 5 mA |
| Consumo corriente |
≤ 50 μA |
| Corriente de carga |
Las demás: |
| Corriente de descarga continua nominal |
60A (pico 120A) |
| 3 |
Protección contra sobrecarga |
Voltado de detección de sobrecarga para una sola celda |
3Las partidas de los componentes de las máquinas de la categoría 84 |
| Tiempo de retraso en la detección de sobrecarga |
0.7S ¥1.3S |
| Voltado de liberación de sobrecarga para una sola celda |
3.550 ± 0,05V |
| 4 |
Protección contra exceso de descarga |
Válvula de detección de sobre descarga para una sola celda |
2Las partidas de los componentes de las máquinas de ensamblaje |
| Tiempo de retraso en la detección de exceso de descarga |
1.6±0.5S |
| Válvulas de descarga de alta tensión para una sola celda |
3Los demás componentes de los aparatos |
| 5 |
Protección por sobrecarga |
Corriente de detección por encima de la corriente |
500 ± 50 A |
| Tiempo de retraso de detección de la corriente |
1.6±0.5S |
| Condición de liberación |
Carga de corte |
| 6 |
Protección corta |
Condición de detección |
Cortocircuito externo |
| Tiempo de retraso de detección |
230 uS ¥ 500 uS |
| Condición de liberación |
Carga de corte |
| 7 |
Resistencia |
Circuitos de protección (MOSFET) |
≤ 60 mΩ |
| 8 |
Temperatura |
Rango de temperatura de funcionamiento |
-40 °C a + 85 °C |
| Rango de temperatura de almacenamiento |
-40 ~ + 125 °C |
